Echarts簡單畫地圖
Description
Apache Echarts 是什麼神奇好物！簡單介紹 Echarts，無痛成為圖表達人！
這篇文章會提到
- Echarts 是什麼
- Echarts 安裝與使用
- 從哪裡得到台灣的 geojson

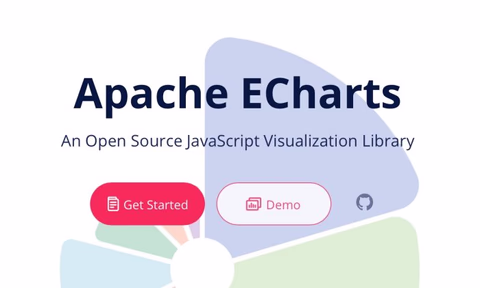

Echarts 是什麼
為什麼想使用Echats
畫地圖的library比比皆是，比較常見的像 Leaflet.js、D3.js。 之所以會想使用Echarts來繪製，主要是由於工作上常常需要將資料放在台灣的地圖上來參照。 有時候也會需要來回切換縣市和鄉鎮地圖。 有用過Leaflet的讀者應該知道，畫面的Loading實在要等太久～效率很差。 基於這個理由，再加上如果只是需要呈現縣市輪廓，不需要呈現更多的細節。 Echarts 容易上手、官方將功能做的又美又好用，在眾多library中脫穎而出👑
Echats的優缺點
除了上述提到的好入門、功能很讚，還有其他優點：
-
可以閱讀壓縮後的jeojson，將檔案大小變小
geojson的coordinates通常都是落落長一大串，Echarts有個特殊的壓縮方式，可以大幅縮減篇幅，詳細如何縮減的此篇文章先不談～ 以下範例為壓縮後的程式碼，真的超級精簡🥹
// 壓縮後的geojson節錄
"geometry": {
"type": "MultiPolygon",
"coordinates": [["@@HCGG@CMGBCKECDGGGE@FDNHDDH@FLBFCDFFB"],["@@HAAEKICBEGG@GDINFFJ@@CJDP@"],
["@@FABCL@@EGKBCLABEJB@GLHCH@FHAJFJ@LBLCCEAIECIKCFGC@EMKG@AFE@IGEGE@@HQ@CFG@DJHF@DFFCDAFFBDHGDDL"],
["@@H@BGJ@@IEIDABFFDJ@BAAGMGAFO@CGG@EACBG@AAMCGG@GBSCEIA@L@HABFJFFEFBFDFPJHANNHDADHD"],
["@@BEIEEECBFNDAHD"],["@@FEGABH"],["@@AEHGGGBCGEIBCFDFHFCFNF"],["@@QQCBHHDFJB"],
["@@DEDECKHCNB@HFHH@@GHEHBFGBEK@CFIMEAAECBGCKHFJAFGDGCBJGFEGCHLFAFLB"]
],
}- 地圖互動的功能，應有盡有，設定也非常簡單！
缺點的部分，是在台灣的討論度相對低。相關討論幾乎都在中國論壇，有任何問題也是以簡體中文的回答為大宗。
Echarts 安裝與使用
首先在你的專案中安裝 Echarts(以下用vue專案來做示範)
npm install echarts --save 在 main.js 中 import echarts
import * as echarts from 'echarts';
Vue.prototype.$echarts = echarts; <template>
<div>
// 地圖的div 一定要給 width 和 height
<div id="map_chart" :style="{ width: '800px', height: '800px' }"></div>
</div>
</template> <script>
import mapJson from '../assets/map.json';
export default {
mounted() {
this.create_chart();
},
methods: {
create_chart() {
// 選擇要繪圖的DOM
let map_chart = this.$echarts.init(document.getElementById("map_chart"));
// 使用 registerMap 註冊地圖
this.$echarts.registerMap('mapJson', mapJson);
const option = {
series: [
{
name: "台灣地圖",
type: "map", // 必要的
map: "mapJson", // 必要的
silent: false, // hover地圖的變化
emphasis: { // hover地圖的變化的設定
itemStyle: {
areaColor: 'none'
},
label: {
show: true,
},
},
select: { // 地圖點選後的變化的設定
disabled: false, // 能不能點選地圖
itemStyle: {
areaColor: 'steelblue'
},
},
label: { // 地圖上要不要顯示區域名稱
show: true,
},
data: mapData.data[0],
roam: true, // 地圖可以平移及縮放
boundingCoords:[ [118,26.5], [122.4,21.5] ],
center: [120.3, 23.8],
layoutCenter: ['50%', '50%'],
left: '5%',
aspectScale:1,
scaleLimit: { min: 1, max: 12.0 },
}
],
// color bar
visualMap: {
min: 0,
max: 20,
text: ["High", "Low"],
realtime: false,
calculable: true,
inRange: {
color: ["lightskyblue", "yellow", "orangered"],
},
},
};
map_chart.setOption(option);
},
},
};
</script>從哪裡得到台灣的 geojson
- 政府資料開放平臺
- 政府資料開放平臺下載直轄市、縣市界線(TWD97經緯度)SHP格式
